Наименование |
К |
Ф |
| 1 |
Гидроцилиндр 13.20.69.000 |
2 |
 |
| 2 |
Болт 7798.М12х35.88.40Х.019 |
16 |
 |
| 3 |
Шайба 6402.12.65Г.019 |
32 |
|
| 4 |

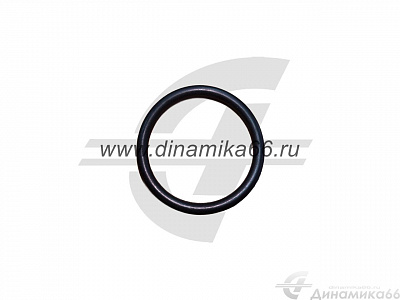

Кольцо 9833.038-044-36-2-3 |
8 |
|
| 5 |
Трубопровод 318-02-72.00.310 |
2 |
|
| 6 |
Кольцо защитное 13.71.80.642 |
4 |
|
| 7 |
Кольцо 9833.020-025-30-2-3 |
4 |
|
| 8 |
Гидрозамок 13.71.80.680-10 |
2 |
|
| 9 |
Штуцер ЭО-3323.20.83.012 |
8 |
|
| 10 |
Кольцо 9833.018-022-25-2-3 |
8 |
|
| 11 |
Болт 7798.М12х60.88.40Х.019 |
16 |
|
| 12 |
Гайка ЭО-3322Д.23.02.003 |
6 |
|
| 13 |
Трубопровод 314-02-71.00.610 |
1 |
|
| 14 |
Трубопровод 314-02-71.00.600 |
1 |
|
| 15 |
Скоба ЭО-3322А.66.01.001 |
4 |
|
| 16 |
Болт 7798.М8х30.58.019 |
1 |
|
| 17 |
Шайба 6402.8.65Г.019 |
3 |
|
| 18 |
Трубопровод 314-02-71.00.630 |
1 |
|
| 19 |
Трубопровод 314-02-71.00.660 |
1 |
|
| 20 |
Клапан ЭО-3322Б.60.05.000 |
1 |
|
| 21 |
Болт 7798.М10х20.58.019 |
3 |
|
| 22 |
Шайба 6402.10.65Г.019 |
14 |
|
| 23 |
Болт 7798.М8х50.58.019 |
2 |
|
| 24 |
Гайка 5915.М8-7Н.5.019 |
2 |
|
| 25 |
Гидроцилиндр ЭО-3323А.71.82.000-01 |
2 |
|
| 26 |
Гидрозамок 13.71.80.670-10 |
2 |
|
| 27 |
РВД 12-28(М22х1,5)-650-У |
14 |
|
| 28 |
Трубопровод ЭО-3323.20.83.230 |
1 |
|
| 29 |
Трубопровод 08.20.70.060 |
1 |
|
| 30 |
Трубопровод 314-02-71.00.670 |
1 |
|
| 31 |
Трубопровод 314-02-71.00.680 |
1 |
|
| 32 |
Трубопровод 314-02-71.00.620 |
2 |
|
| 34 |
РВД 20-33(М42х2)-850-У |
1 |
|
| 35 |
Коллектор центральный 314-02-71.00.850 |
1 |
|
| 36 |
Гидроцилиндр прав. ЭО-3323А.71.80.300 |
1 |
|
| 37 |
Кран буксировочный 314-02-71.00.450 |
1 |
|
| 38 |
Болт 7798.М10х35.58.019 |
3 |
|
| 39 |
Трубопровод ЭО-3323А.71.80.030 |
1 |
|
| 40 |
Тройник ЭО-3322В.20.01.001 |
1 |
|
| 41 |
Хомут ЭО-3322В.47.20.002 |
2 |
|
| 42 |
Трубопровод ЭО-3323А.71.80.060 |
1 |
|
| 43 |
Трубопровод 314-02-71.00.790 |
1 |
|
| 44 |
Трубопровод ЭО-3323А.71.80.050 |
1 |
|
| 45 |
РВД 20-33(М42х2)-650-У* |
3 |
|
| 47 |
Переходник 312-04-80.01.310* |
2 |
|
| 48 |
Болт 7798.M10-8gx40.109.40Х.019* |
8 |
|
| 49 |
Кольцо 9833.030-035-30-2-3* |
2 |
|
| 50 |
Гидроклапан противообг. У4620.41.00.000* |
1 |
|
| 51 |
Фланец 314-02-71.00.750* |
1 |
|
| 52 |
Кольцо 9833.038-044-36-2-3* |
4 |
|
| 53 |
Болт 7798.M12-8gx10.88.40Х.019* |
6 |
|
| 54 |
Гайка 5915.М12-7Н.5.019* |
6 |
|
| 55 |
Шайба 6402.12.65Г.019* |
14 |
|
| 56 |
Шпилька 314-02-71.00.001* |
3 |
|
| 57 |
Трубопровод 314-02-71.00.740* |
1 |
|
| 58 |
Трубопровод 314-02-71.00.730* |
1 |
|
| 59 |
Штуцер ЭО-3323А.23.02.001 |
1 |
|
| 60 |
Прокладка 23358.18M3 |
1 |
|
| 61 |
Болт 7798.M12-8gx35.88.40Х.019* |
8 |
|
| 62 |
Штуцер ЭО-3322Д.23.03.009* |
1 |
|
| 63 |
Кольцо Д18055А* |
1 |
|
| 64 |
Прокладка 23358.14МЗ* |
1 |
|
| 65 |
Штуцер ЭО-3322А.24.0 1.009 |
2 |
|
| 66 |
Гидроцилиндр левый ЭО-3323А.71.80.400 |
1 |
|
| 67 |
Трубопровод 314-02-71.00.810* |
1 |
|
| 68 |
Трубопровод ЭО-3323А.71.80.020 |
1 |
|
| 69 |
Трубопровод ЭО-3323А.71.80.010 |
1 |
|
| 70 |
Переходник 08.20.70.020 |
2 |
|
| 71 |
Скоба ЭО-3323.41.08.006** |
2 |
|
| 72 |
РВД 20-33(М42х2)-1250-У |
2 |
|
| 73 |
Болт 7798.М12х35.88.40Х.019** |
2 |
|
| 74 |
Болт 7798.М12х105.88.40Х.019** |
6 |
|
| 75 |
Кольцо 9833.038-044-36-2-3** |
2 |
|
| 76 |
Трубопровод 318-30-72.00.010** |
1 |
|
| 77 |
Трубопровод 318-30-72.00.020** |
1 |
|
| 78 |
Трубопровод 312-04-71.00.310 |
2 |
|
| * |
